Tutoriel de Mise en oeuvre DAP Raspberry Pi basé sur nos DAC
Publié : ven. 26 sept. 2014 10:20
Bonjour,
Voici ici un petit tutoriel vous permettant de juger de la mise en œuvre nécessaire à obtenir un lecteur de musique dématérialisée sur la base d'une solution logicielle comme Volumio.
Celui-ci vous permettra de réaliser facilement un lecteur de musique dématérialisé pratique et performant.
Il est possible de sauter la première étape et disposer de tout le nécessaire grâce à ce kit "Starter" :

http://www.audiophonics.fr/fr/home/audi ... -8974.html
1)- Mise en œuvre du Hardware :
Voici les deux DAC que nous allons mettre en avant :

http://www.audiophonics.fr/fr/kits-modu ... -8962.html

http://www.audiophonics.fr/fr/kits-modu ... -8884.html
Ces deux produits ont en commun une installation simplifiée sur PI B.
1.1 - Soudure du connecteur P5
Il est tout d'abord nécessaire de venir souder le connecteur dédié sur le GPIO P5 au moyen du connecteur livré :

Celui-ci se soude ici :

Vous n'avez plus ensuite qu'a enficher le convertisseur dans le connecteur P5 et ou Gpio (en fonction du modèle ) pour obtenir ces résultats:


1.2 - Montage du DAC
Fixez le ensuite au moyen de l'entretoise et de la visserie Nylon.
La partie hardware est finie.
2)-Mise en œuvre de la partie logicielle
2.1 - Téléchargement de Volumio
Téléchargez ensuite la solution hardware de votre choix (ici cet exemple sera basé sur Volumio) :
http://volumio.org/download/#.VCUzPhbCedY
Vous téléchargerez un fichier ZIP qu'il vous faudra décompacter pour obtenir le fichier IMG final.
L'installation sur la carte SD s'effectue au moyen de Win32diskimager disponible ici :
http://sourceforge.net/projects/win32di ... t/download (qu'il vous faudra également décompacter).
Insérez la carte SD sur votre ordinateur, vous pouvez utiliser un lecteur de carte externe ou le lecteur de carte SD intégré à votre PC.
Vérifiez que la lettre de lecteur correspondent à la carte SD, puis pointez et sélectionnez choisir le image (.img) que vous voulez écrire.
Pour être sûr, débranchez tous les lecteur USB externe de façon à ne pas pouvoir confondre avec la SD.
Lorsque vous êtes prêt, cliquez sur Write et attendre la fin du processus.
Sortez de Win32DiskImageWriter et éjecter la carte SD (celle-ci est prête et intègre dorénavant la solution logicielle).
3)- Lancement et réglages de Volumio
Insérez la SD dans le lecteur du PI, raccordez les nouvelles sorties RCA du DAC à votre amplificateur, le câble réseau (vous pouvez maintenant l'allumer en raccordant le transformateur).
Attendez ensuite que le boot du PI soit terminé (vous pouvez le suivre si vous avez un écran relié en HDMI ou attendre quelques minutes).
Une fois Volumio démarré vous pouvez vous y connecter en tapant son IP ou en tapant http://volumio.local/ dans votre explorateur.
Il ne vous reste plus qu'a paramétrer la sortie I2S dans les propriété système pour disposer de votre lecteur.
Pour les deux convertisseurs sélectionnez Hifiberry dans I2S driver :

redémarrez ensuite Volumio.

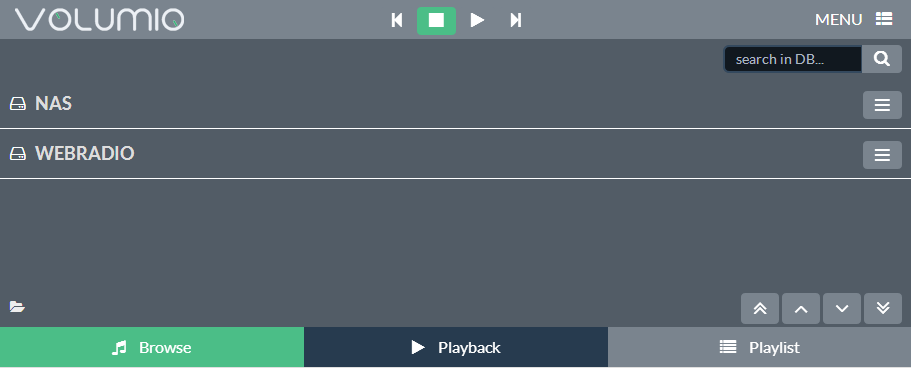

Pour tester rapidement que tout est en ordre dirigez vous vers playback et WebRadio pour sélectionner celle de votre choix.

Il ne vous restera dorénavant plus qu'a pointer vos sources de fichier et à les faire inclure à la librairie (que celles-ci soient stockées sur un disque dur externe une clef USB ou encore un NAS).
Vous n'avez plus qu'a piloter votre lecteur depuis votre smartphone, tablette, ou ordinateur.
Attention le paramétrage d’accès à des partages distants ou a des NAS peut se révéler complexe :
Ex si vous désirez adresser le répertoire partagé de votre PC : C:\Users\Mypc\Music
il vous faudra saisir dans Volumio "Users\Mypc\Music"
L'IP doit bien sur être celle du PC sur lequel se trouve le répertoire partagé

Toutes vos questions sur le sujet sont bien sur les bienvenues
