Aide au montage HIFIDIY - Boitier pour DAC1798 et HA2

Message par Audiophonics » ven. 09 mars 2012 12:17

Bonjour,

Voici hébergées ici les photos et instruction du forum constructeur :

Tout d'abord assemblez les 6 pièces du boitier

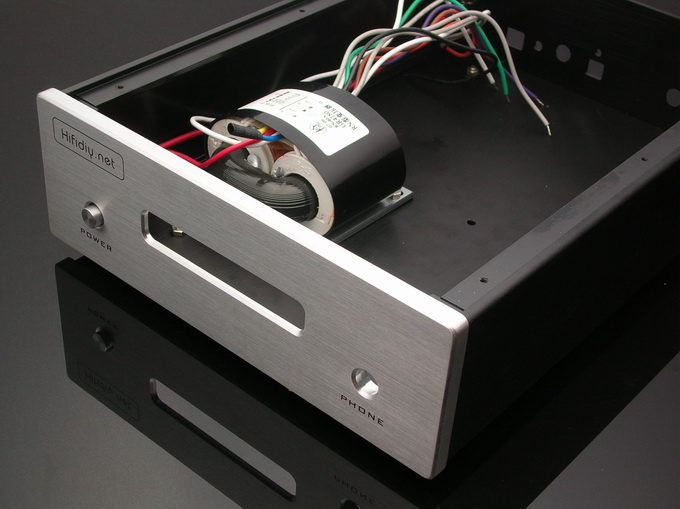

Installez ensuite le transformateur à cet emplacement

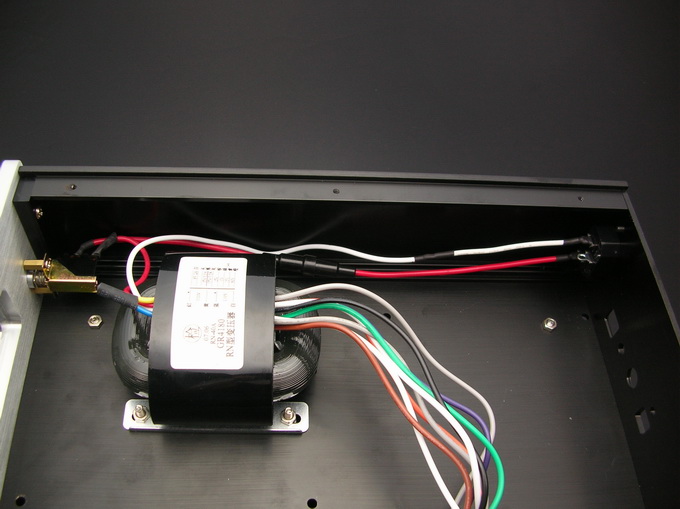

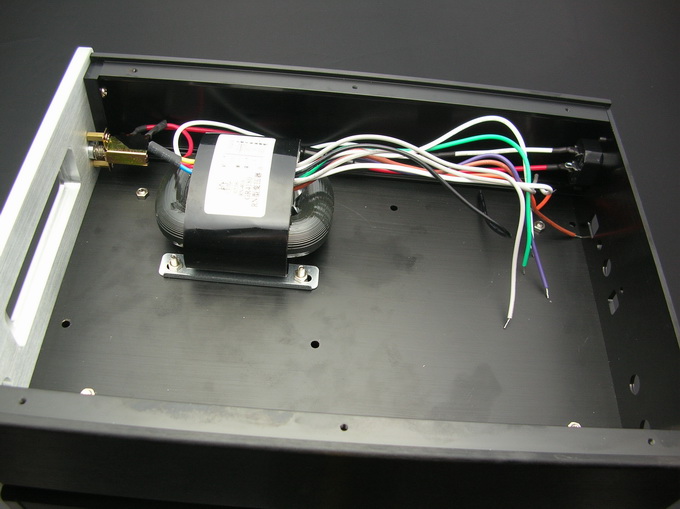

Raccordez le à l'interrupteur et à l'iec (n'oubliez pas d'intégrer le porte fusible) :


Détail du porte fusible (livré avec le boitier) :

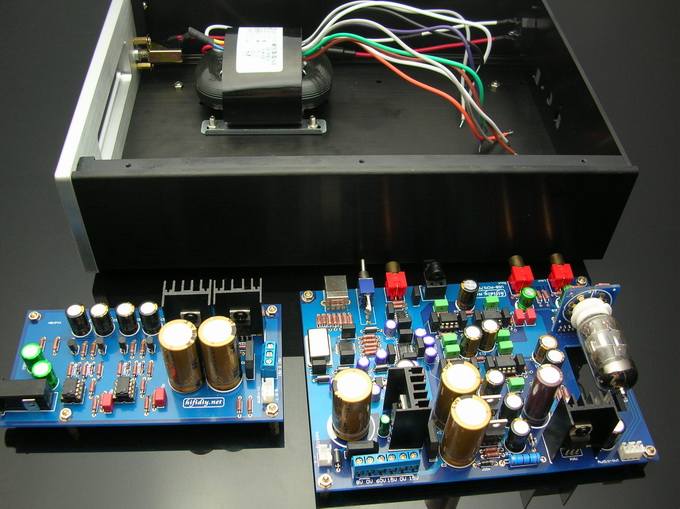

Présentez ensuite le ou les modules préalablement assemblés :


Intégrez les comme suit :

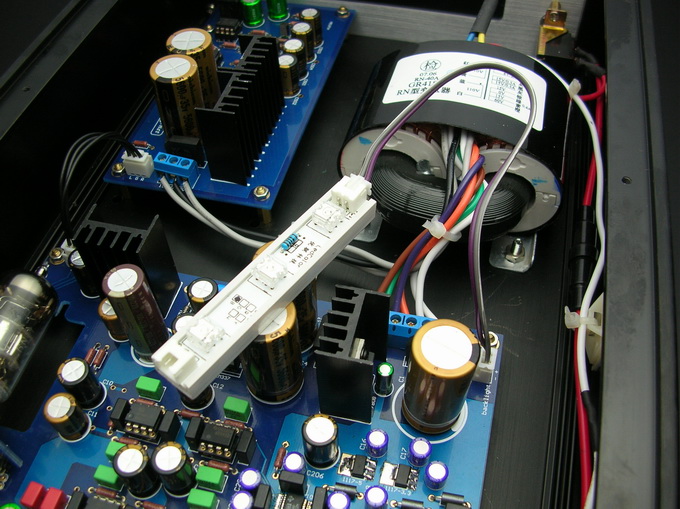

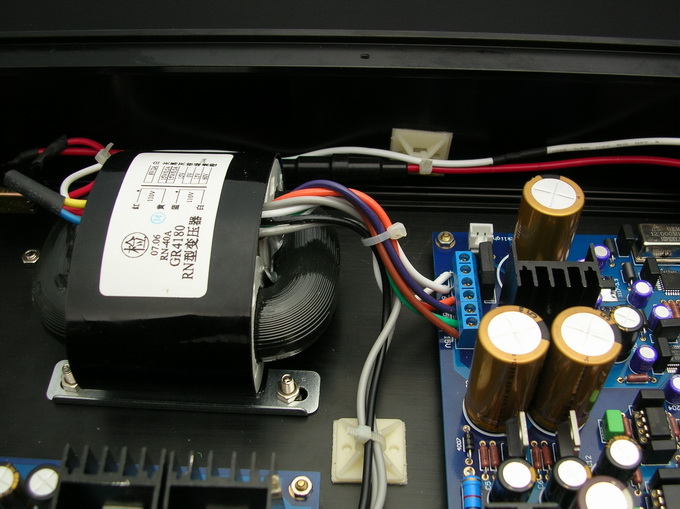

Détail du câblage du transformateur au module DAC:


Une autre vue :

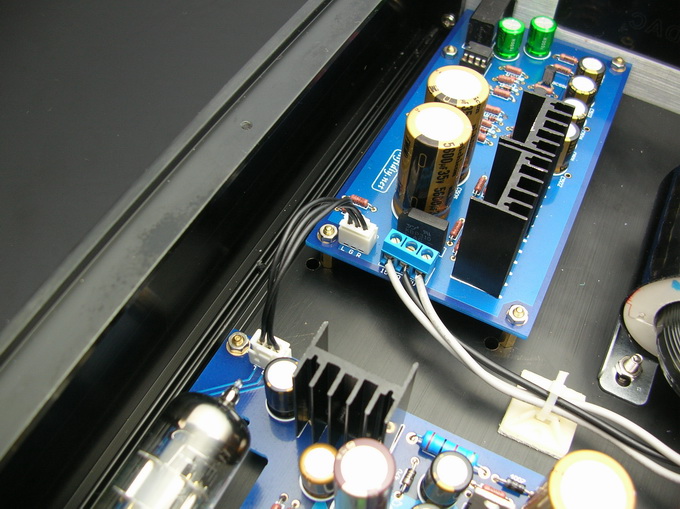

Raccordement au HA2 :

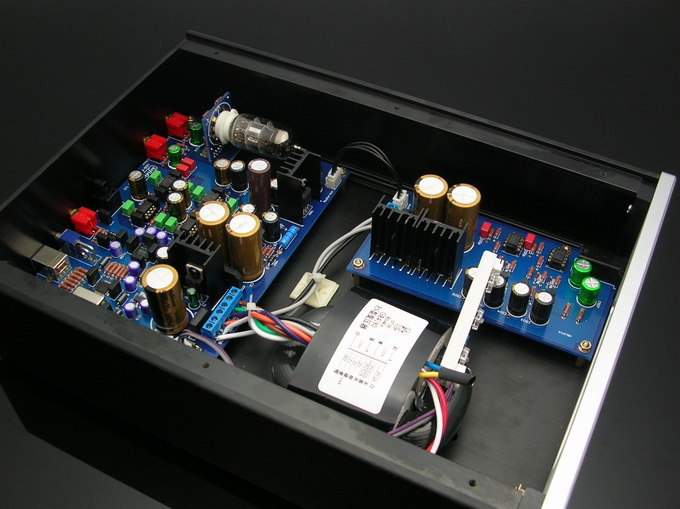

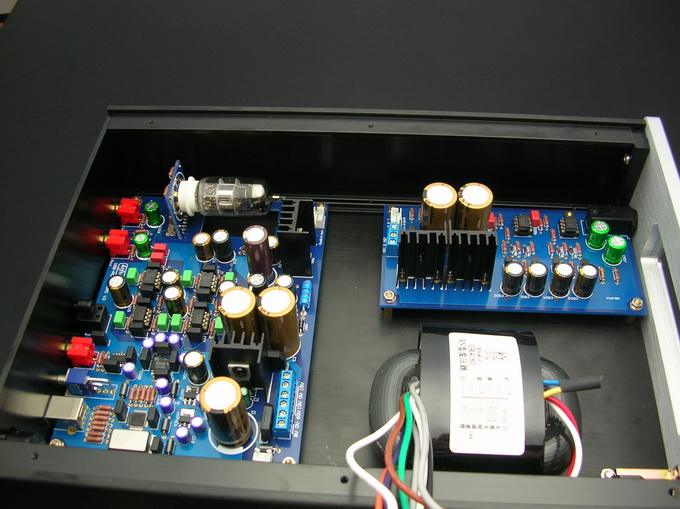

Résultat des interconnexions :


Insérez le plexi avec marquage USB DAC :

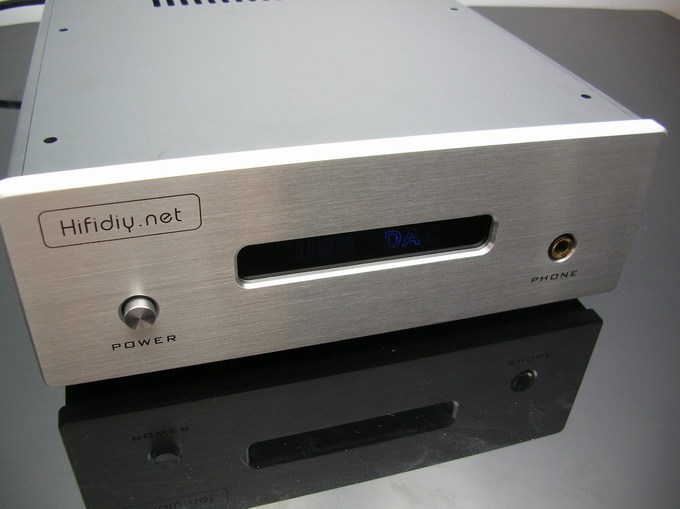

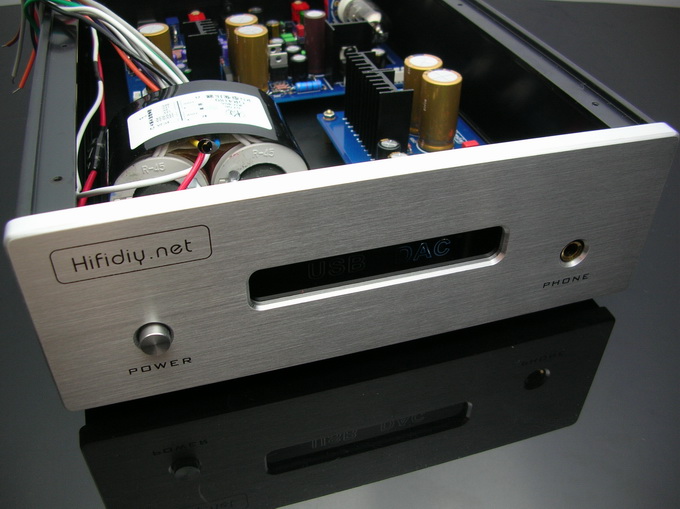

Vue de face :

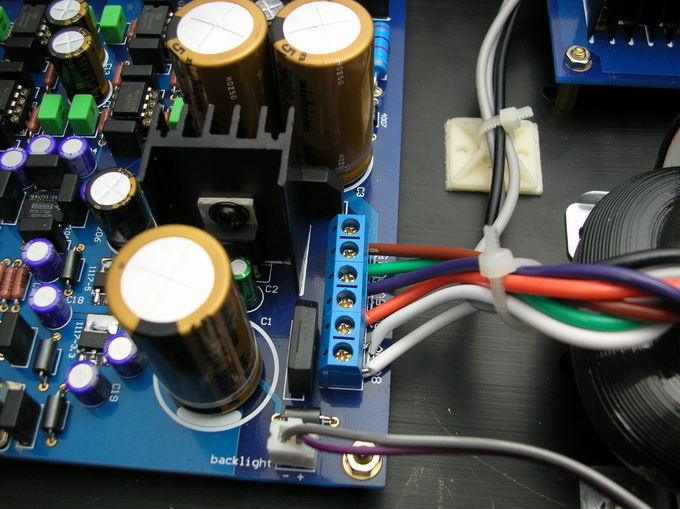

Raccordement du rétro éclairage a led au module DAC :

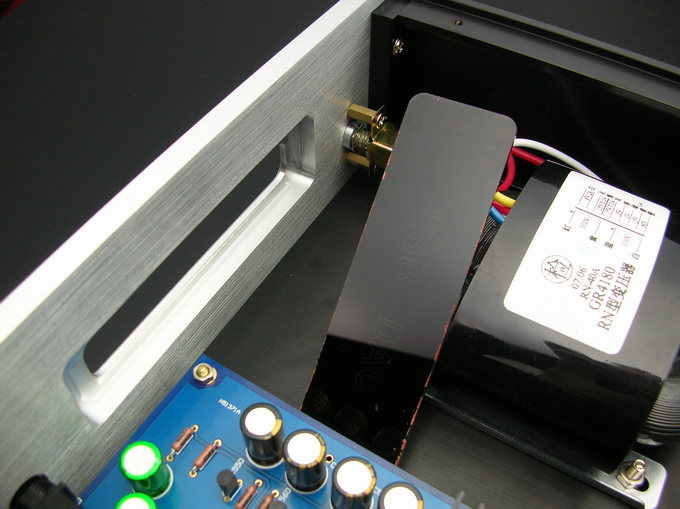

Sécurisez le rétro éclairage à l'emplacement de voter choix en fonction de l'intensité d'éclairage voulue (une épaisseur de papier permet également de diminuer celui-ci) :

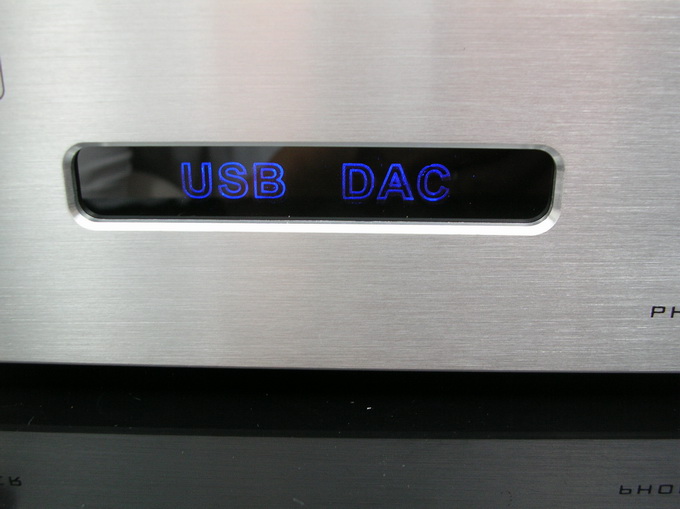

Détail du rétroéclairage :



Montage fini :


Il ne vous reste plus qu'a le raccorder à un Ordinateur (attention au niveau du volume)
David
