Aide au montage Aune Mini USB DAC MK2

Message par Audiophonics » mer. 25 avr. 2012 13:00

Bonjour,

Voici hébergées ici les photos du forum constructeur :

Une fois les composants intégrés au PCB, voici les différentes étapes de finalisation.

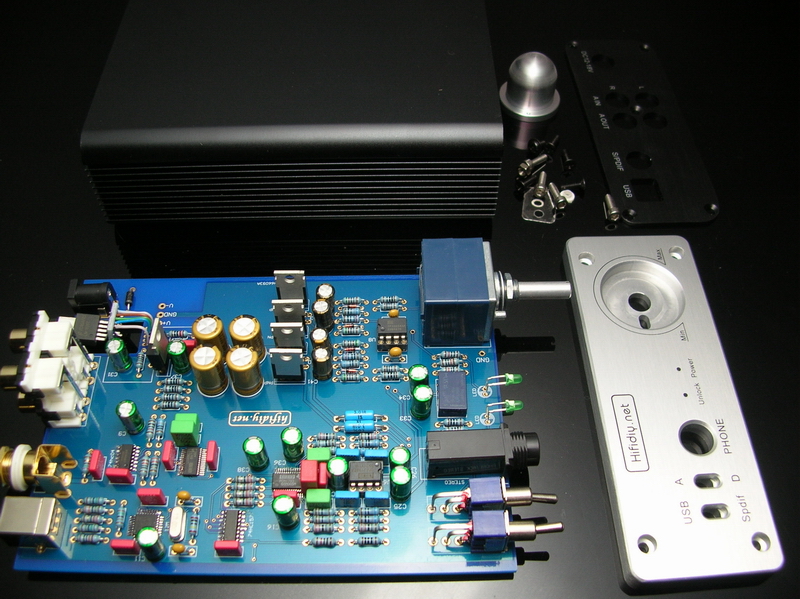

Présentation des différents éléments finaux à assembler

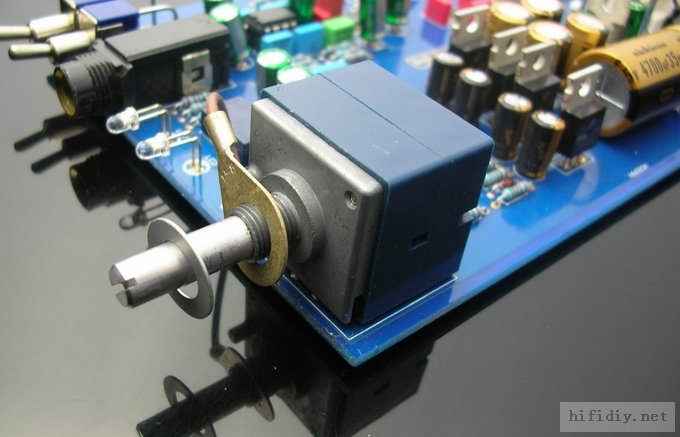

Pensez à intégrer l'anneau de mise à la masse à la base du potentiomètre Alps

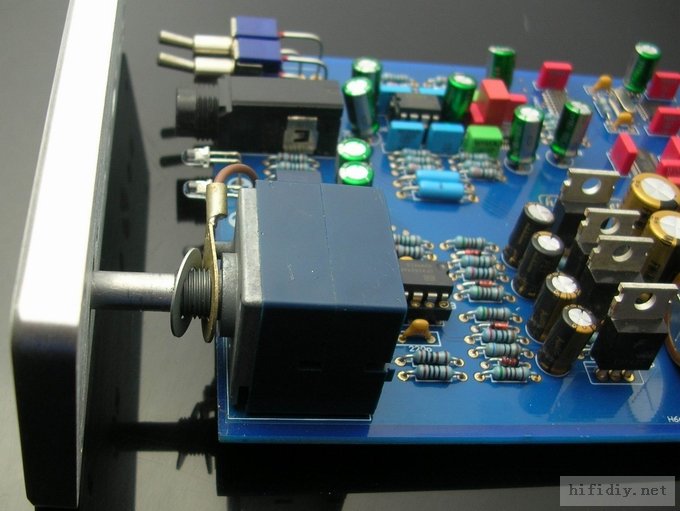

Une fois celui-ci en place approchez la façade (vous pouvez tordre légèrement les supports de led de façon a parfaitement les aligner)

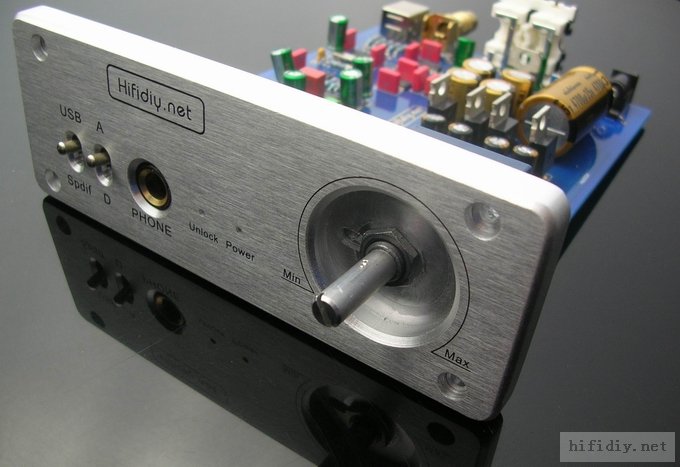

Fixez le contre écrou pour immobiliser la façade contre l'Alps

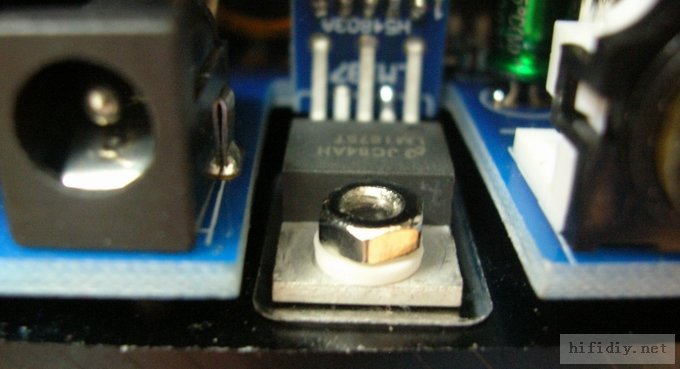

Très important ne pas oublier l’isolant mica à cet endroit

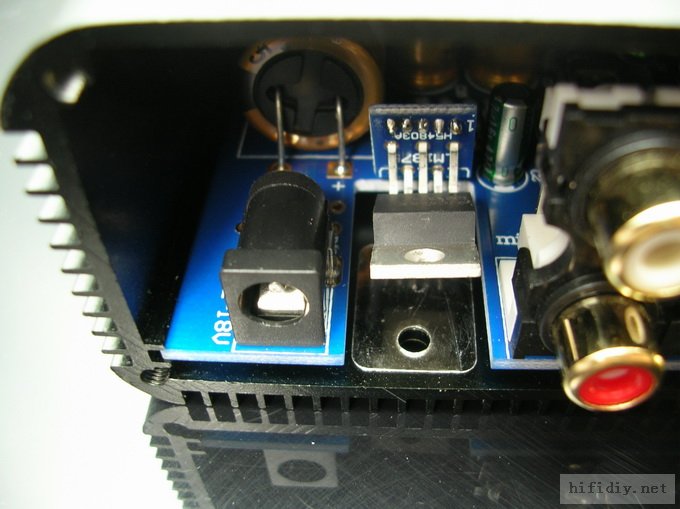

Détail

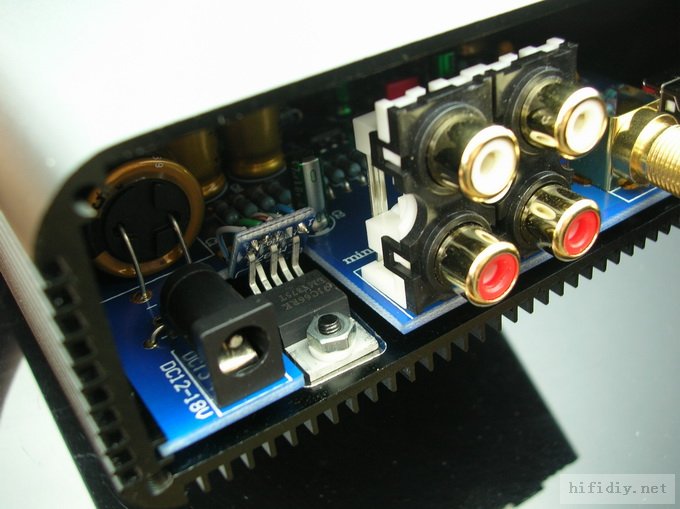

Détail

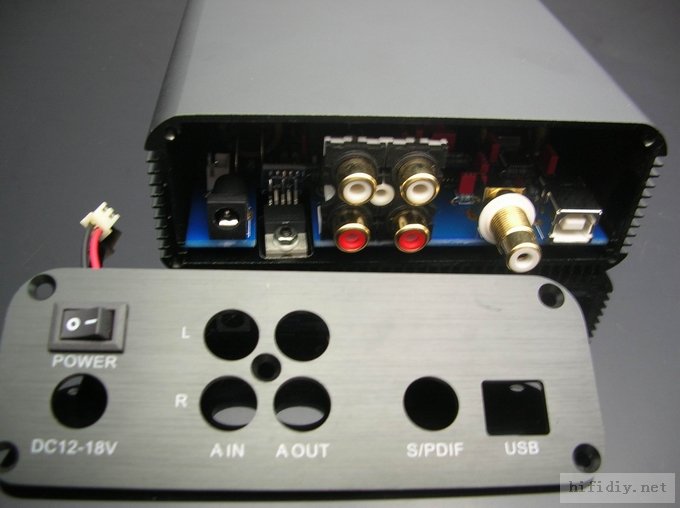

Il ne vous reste plus qu'a raccorder l'interrupteur au PCB et refermer l’arrière au moyen de 5 vis

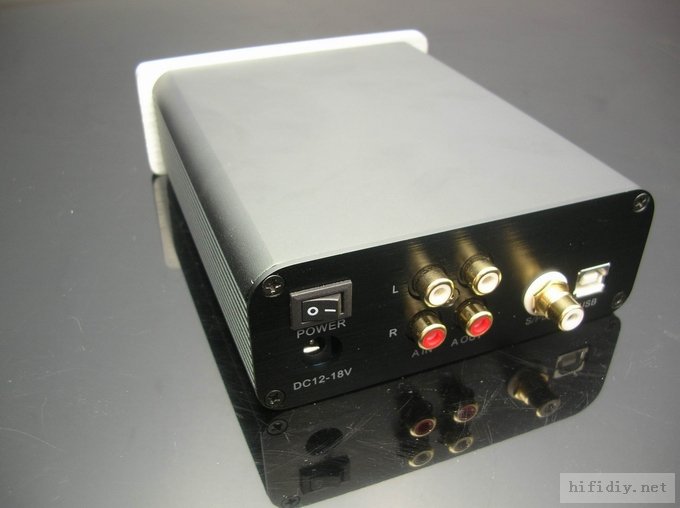

Votre appareil est prêt à être testé.

PS: Aide au montage en vidéo
