Bonjour,
Je veux fabriquer un cable USB:
- d'un coté micro USB (pour alimenter une raspberry)
- de l'autre : sortie DC ( +V et GND) d'une alimentation régulée
de ce que j'ai vu la:
https://en.wikipedia.org/wiki/Universal_Serial_Bus
la pin 1 c'est le +5V
la pin 5 c'est le GND
questions:
Si je veux juste alimenter la raspberry je n'ai qu'a connecter la pin 1 et 5 d'une embase micro USB sur le +V et GND de l'alim. Est ce juste ?
Ensuite, quel type de cable me conseillez vous d'acheter pour faire ce petit montage ?
Par avance merci,
Francis
Je veux fabriquer un cable USB:
- d'un coté micro USB (pour alimenter une raspberry)
- de l'autre : sortie DC ( +V et GND) d'une alimentation régulée
de ce que j'ai vu la:
https://en.wikipedia.org/wiki/Universal_Serial_Bus
la pin 1 c'est le +5V
la pin 5 c'est le GND
questions:
Si je veux juste alimenter la raspberry je n'ai qu'a connecter la pin 1 et 5 d'une embase micro USB sur le +V et GND de l'alim. Est ce juste ?
Ensuite, quel type de cable me conseillez vous d'acheter pour faire ce petit montage ?
Par avance merci,
Francis
Oui, c'est bien ça, +Vbus sur la 1 et GND sur la 5 du mini USB.
N'importe quel câble ira, c'est juste de l'alimentation, si pas de Data, du simple câble double de 0.5mm² sera amplement suffisant.
Éventuellement, pour se la jouer ultra sécurisé et "propre" (finition), prendre un câble de liaison symétrique de ce genre:
http://www.audiophonics.fr/sommercable- ... -4679.html
Dagda
N'importe quel câble ira, c'est juste de l'alimentation, si pas de Data, du simple câble double de 0.5mm² sera amplement suffisant.
Éventuellement, pour se la jouer ultra sécurisé et "propre" (finition), prendre un câble de liaison symétrique de ce genre:
http://www.audiophonics.fr/sommercable- ... -4679.html
Dagda
- Audiophonics
- Messages : 1129
- Inscription : lun. 24 janv. 2011 12:55
Bonjour,
merci pour vos reponses (je vais commander du sommercable isopod).
David: peut tu expliquer un peu plus en detail comment tu connecte ton alim limeaire sur la pi (sans passer via le connecteur micro USB) ?
edit: sur la photo, sauf erreur, c'est un PI de type A, est ce que le montage serait similaire avec un pi de type B ?
Francis
merci pour vos reponses (je vais commander du sommercable isopod).
David: peut tu expliquer un peu plus en detail comment tu connecte ton alim limeaire sur la pi (sans passer via le connecteur micro USB) ?
edit: sur la photo, sauf erreur, c'est un PI de type A, est ce que le montage serait similaire avec un pi de type B ?
Francis
- Audiophonics
- Messages : 1129
- Inscription : lun. 24 janv. 2011 12:55
Bonjour,
Il s'agit d'un type B mais non 512 Mo, il existe en fait 4 type B et un seul 512 :
http://fr.wikipedia.org/wiki/Raspberry_Pi
rien n’empêche cependant une connexion similaire sur un B 512mo
La version 512 permet également l'injection du 5 V via les deux ports USB (il est possible d'imaginer un HUB alimenté en 5V linéaire pour donner du courant propre conjointement au PI et à un DAC auto-alimenté par exemple).

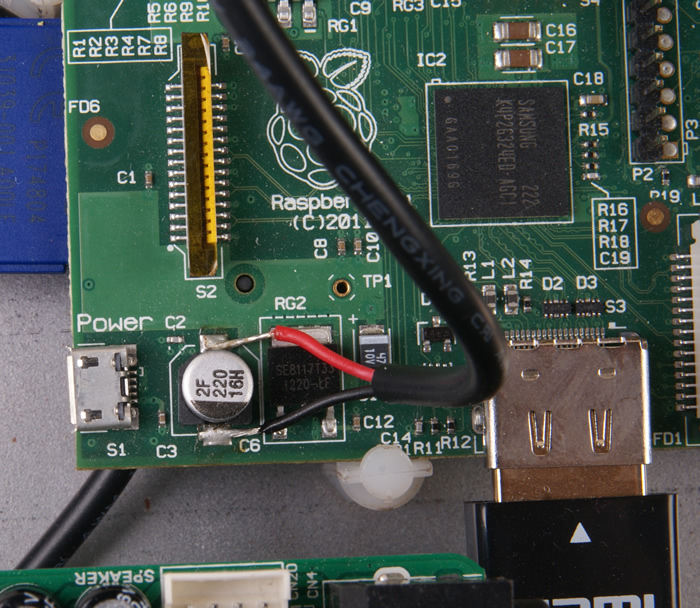

Voici un zoom sur notre raccordement :

Il s'agit d'un type B mais non 512 Mo, il existe en fait 4 type B et un seul 512 :
http://fr.wikipedia.org/wiki/Raspberry_Pi
rien n’empêche cependant une connexion similaire sur un B 512mo
La version 512 permet également l'injection du 5 V via les deux ports USB (il est possible d'imaginer un HUB alimenté en 5V linéaire pour donner du courant propre conjointement au PI et à un DAC auto-alimenté par exemple).
Voici un zoom sur notre raccordement :

David
- Audiophonics
- Messages : 1129
- Inscription : lun. 24 janv. 2011 12:55
Bonjour,
L'ISOPOD patch conviendra parfaitement :
http://www.audiophonics.fr/sommercable- ... -4679.html

L'ISOPOD patch conviendra parfaitement :
http://www.audiophonics.fr/sommercable- ... -4679.html

David
