Branchement I2S µsabre

[chegui33]

Bonjour,

Je possède un µ-sabre V2.2 TCXO que j'utilisais jusqu'à présent seul, branché en USB.
Je désire l'intégrer dans un solution plus complète de lecteur réseau, accouplé à un Raspberry Pi.
Je cherche désespérément le schéma de branchement du connecteur I2S du µ-sabre (photo).


Est-ce qu'une âme charitable aurait la réponse à cette question?

Merci d'avance pour vos réponses.

Cordialement,

Guillaume

[Conseil Audiophonics]

Bonjour,

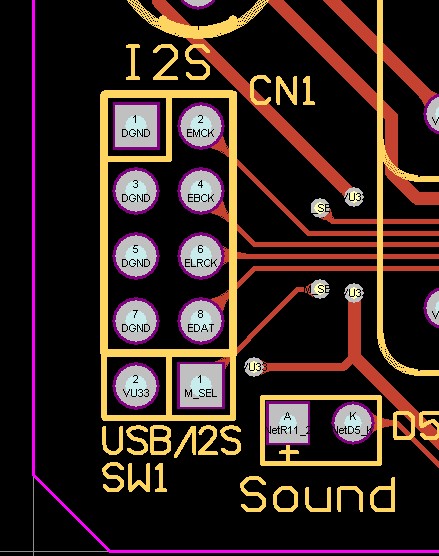

vous trouverez le schéma dans la galerie image de la fiche produit.
http://www.audiophonics.fr/fr/dac-sans- ... 11056.html" onclick="window.open(this.href);return false;

Je la poste aussi ici :



Il faudra mettre un switch (interrupteur bistable) sur SW1 entre USB/I2S.

Cordialement.
